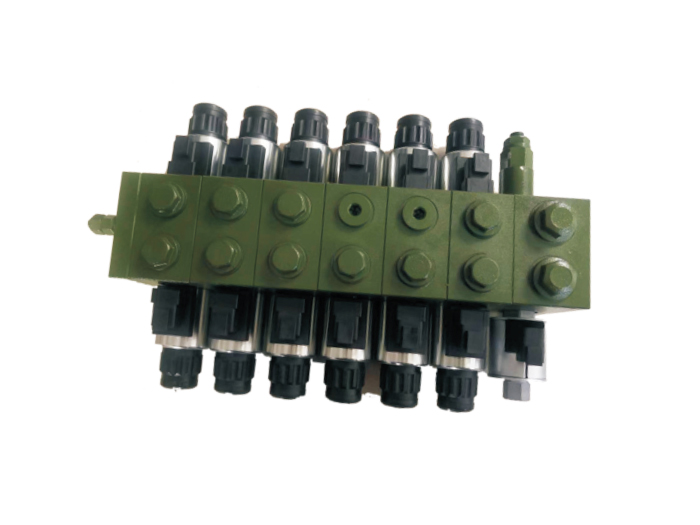

ইলেক্ট্রোম্যাগনেটিক মাল্টি-ওয়ে ভালভের জন্য উপাদান প্রয়োজনীয়তা কি?

একটি ইলেক্ট্রোম্যাগনেটিক মাল্টি-ওয়ে ভালভের জন্য উপাদান নির্বাচন সরাসরি এর চাপ প্রতিরোধের, পরিধান প্রতিরোধের, জারা প্রতিরোধের এবং পরিষেবা জীবনকে প্রভাবিত করে। এটির জন্য অপারেটিং চাপ, মিডিয়া বৈশিষ্ট্য এবং পরিবেশগত অবস্থার মতো কারণগুলির ব্যাপক বিবেচনার প্রয়োজন।

নিম্নলিখিত মূল উপাদান নির্বাচন প্রয়োজনীয়তা এবং সাধারণ অ্যাপ্লিকেশন সমাধান:

I. মূল উপাদান উপাদানের প্রয়োজনীয়তা

1. ভালভ শরীরের উপাদান

উপাদানের ধরন | বৈশিষ্ট্য | প্রযোজ্য পরিস্থিতি

নমনীয় কাস্ট আয়রন (QT500-7) | উচ্চ শক্তি (টেনসিল শক্তি ≥500MPa), ভাল কম্পন স্যাঁতসেঁতে, কম খরচে | মাঝারি এবং নিম্নচাপ সিস্টেম (≤35MPa), প্রকৌশল যন্ত্রপাতি

নকল ইস্পাত (42CrMo) | অতি-উচ্চ শক্তি (টেনসিল শক্তি ≥1000MPa), ক্লান্তি প্রতিরোধী, তাপ-চিকিত্সা এবং টেম্পারড | উচ্চ চাপ সিস্টেম (42MPa), ধাতুবিদ্যার সরঞ্জাম

অ্যালুমিনিয়াম খাদ (6061-T6) | লাইটওয়েট (ঘনত্ব 2.7g/cm³), জারা প্রতিরোধী, কিন্তু নিম্ন চাপ প্রতিরোধী (≤21MPa) | বিমান চলাচল, মোবাইল সরঞ্জাম

স্টেইনলেস স্টীল (316L) | অ্যাসিড এবং ক্ষার/সমুদ্র জলের ক্ষয় প্রতিরোধী, কিন্তু উচ্চ খরচ | রাসায়নিক শিল্প, অফশোর প্ল্যাটফর্ম

বিশেষ চিকিৎসা:

ভিতরের প্রাচীর সমাপ্তি: Ra≤0.4μm, প্রবাহ প্রতিরোধের হ্রাস.

আবরণ শক্তিবৃদ্ধি: ভালভ শরীরের গহ্বর একটি WC-কো আবরণ (কঠোরতা HV1200) দিয়ে লেপা হয়, কণা ক্ষয় প্রতিরোধী।

2. ভালভ কোর এবং হাতা

উপাদান সমন্বয় | সুবিধা | প্রযুক্তিগত পরামিতি

20CrMnTi কার্বারাইজড এবং কুয়েঞ্চড হার্ড ক্রোম প্লেটিং | সারফেস হার্ডনেস HRC60-62, পরিধান প্রতিরোধের | কলাই বেধ ≥0.03 মিমি, জীবনকাল ≥1 মিলিয়ন চক্র

স্টেইনলেস স্টীল (440C) PTFE আবরণ | ক্ষয় প্রতিরোধী এবং কম ঘর্ষণ সহগ (μ≤0.05) | জল-গ্লাইকল মিডিয়ার জন্য উপযুক্ত

সিরামিক (Al₂O₃/ZrO₂) | অতি-পরিধান প্রতিরোধী, অ্যান্টি-আনুগত্য, কিন্তু ভঙ্গুর | উচ্চ-চাপ (≥60MPa) চরম কাজের অবস্থার জন্য ব্যবহৃত হয়

যথার্থ ফিট:

ভালভ কোর এবং ভালভ ওরিফিস গ্যাপ কন্ট্রোল:

সাধারণ ভালভ: 0.01 ~ 0.03 মিমি

উচ্চ-নির্ভুল ভালভ: ≤0.005mm (তাপমাত্রা-নিয়ন্ত্রিত সমাবেশ প্রয়োজন)

3. সীল

উপাদান | তাপমাত্রা পরিসীমা | মিডিয়া প্রতিরোধ | জীবনকাল

নাইট্রিল রাবার (এনবিআর) | -30℃~100℃ খনিজ তেল, জল-তেল ইমালসন: 500,000 চক্র

ফ্লুরোরাবার (FKM): -20℃~200℃, অ্যাসিড এবং ক্ষার, সিন্থেটিক এস্টার তেল: 1 মিলিয়ন চক্র

পলিউরেথেন (PU): -40℃~80℃, উচ্চ পরিধান প্রতিরোধের, কিন্তু হাইড্রোলাইসিস প্রতিরোধী নয়: 300,000 চক্র

PTFE ধাতব কঙ্কাল: -100℃~260℃, সমস্ত জলবাহী তেল, অত্যন্ত ক্ষয়কারী মিডিয়া: 2 মিলিয়ন চক্র

২. কাজের অবস্থার উপর ভিত্তি করে উপাদান নির্বাচন কৌশল

1. উচ্চ-চাপ, ভারী-শুল্ক কাজের অবস্থা (যেমন, টানেল বোরিং মেশিন)

ভালভ বডি: 42CrMo নকল ইস্পাত (নিভানো এবং টেম্পারড HB280-320)

ভালভ কোর: 20CrMnTi কার্বারাইজড এবং নিভে যাওয়া লেজার-ক্লাড স্টেলাইট খাদ

সীল: FKM PTFE যৌগিক সীল

2. 3. ক্ষয়কারী পরিবেশ (যেমন, রাসায়নিক সরঞ্জাম)

ভালভ বডি: 316L স্টেইনলেস স্টীল (প্যাসিভেটেড)

ভালভ কোর: 17-4PH বৃষ্টিপাত শক্ত স্টেইনলেস স্টীল

সিলিং: PTFE ফুল-এনক্যাপসুলেশন স্ট্রাকচার

4. নিম্ন-তাপমাত্রার পরিবেশ (যেমন, গ্রাউন্ড মেশিনারি)

ভালভ বডি: QT400-18L (নিম্ন-তাপমাত্রা নমনীয় আয়রন, -60℃ প্রভাব শক্তি ≥12J)

সিলিং: সিলিকন রাবার (MVQ) বা হাইড্রোজেনেটেড নাইট্রিল বুটাডিন রাবার (HNBR)

5. খাদ্য/ফার্মাসিউটিক্যাল যন্ত্রপাতি

ভালভ বডি: 304 স্টেইনলেস স্টীল (ইলেক্ট্রোপলিশড Ra≤0.2μm)

সিলিং: FDA-প্রত্যয়িত EPDM রাবার

III. বিশেষ কার্যকরী উপকরণের প্রয়োগ

অ্যান্টিস্ট্যাটিক প্রয়োজনীয়তা:

ধুলো জ্বালানো থেকে স্ফুলিঙ্গ প্রতিরোধ করার জন্য যুক্ত কার্বন ফাইবার (ভলিউম রেজিস্টিভিটি ≤10⁶Ω·cm) সহ ভালভ কোর।

ওজন কমানোর ডিজাইন:

টাইটানিয়াম অ্যালয় (TC4) ভালভ বডি, স্টিলের মতো একই শক্তি কিন্তু 40% হালকা।

অতি-দীর্ঘ জীবনকাল:

ভালভ কোরটি হীরার মতো কার্বন (DLC) আবরণ ব্যবহার করে, যার একটি ঘর্ষণ সহগ <0.02।

IV সাধারণ উপাদান ব্যর্থতা এবং পাল্টা ব্যবস্থা

ব্যর্থতা মোড | কারণ | সমাধান

ভালভ কোর স্কোরিং | কঠিন কণার ফাঁকে প্রবেশ করছে | WC-Co প্রলিপ্ত ভালভ হাতা অনলাইন ফিল্টার দিয়ে প্রতিস্থাপন করুন

সীল ফোলা | তেল এবং উপাদানের অসঙ্গতি | FKM বা PTFE উপাদান দিয়ে প্রতিস্থাপন করুন

ভালভ বডি ফাটল | কাস্টিং ত্রুটি বা চাপ শক | নকল ইস্পাত ভালভ বডি সীমিত উপাদান স্ট্রেস অপ্টিমাইজেশান ডিজাইন ব্যবহার করুন

V. ভবিষ্যত উপাদান প্রবণতা

স্মার্ট উপকরণ: আকৃতি মেমরি খাদ ভালভ কোর, তাপমাত্রা-অভিযোজিত প্রবাহ নিয়ন্ত্রণ.

ন্যানোকম্পোজিট উপকরণ: গ্রাফিন-রিইনফোর্সড ভালভ বডি, শক্তি 50% বৃদ্ধি পেয়েছে।

3D প্রিন্টিং: টপোলজি-অপ্টিমাইজ করা কাঠামো গ্রেডিয়েন্ট উপকরণ (যেমন, তামা-ইস্পাত যৌগিক কুলিং চ্যানেল)।

নির্বাচনের সুপারিশ: খরচ (সামগ্রী মোট ভালভ বডি খরচের 30%~50% জন্য), অপারেটিং অবস্থা এবং রক্ষণাবেক্ষণ চক্রের মতো বিষয়গুলি বিবেচনা করে একটি ব্যাপক মূল্যায়ন প্রয়োজন। আইএসও 4400/DIN 24340 তে প্রত্যয়িত উপাদান বিকল্পগুলিকে অগ্রাধিকার দিন।
